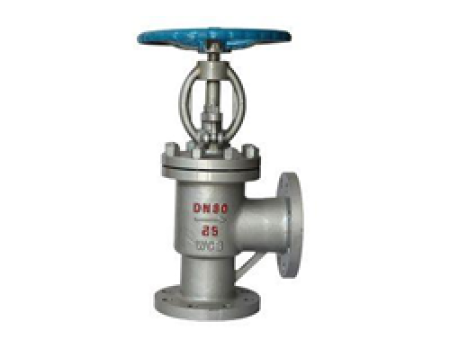

J44H/J44Y 角式法兰截止阀
| 价格： | 价格面议 |
|---|---|
| 更多信息 | |
| 分享： |
|
产品介绍
J44H/J44Y角式法兰截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。J44H/J44Y截止阀只适用于全开和全关，不允许作调节和节流.截止阀属于强制密封式阀门，所以在阀门关闭时，需要向阀瓣施加压力，以强制密封面不泄漏。当介质下方进入阀门时，操作力所需克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现以后，截止阀的介质流向就改由阀瓣上进入阀腔，这时，在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减小。同时，在介质作用下,这种形式的阀门也较严密。
J44H/J44Y角式法兰截止阀--主要性能规范:
设计制造标准：GB/T 12233、GB/T 12235
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
J44H/J44Y角式法兰截止阀--技术参数:
设计与制造符合中国标准
1、基本结构形式：角式
2、公称压力：PN1.6-4.0(MPa)
3、公称通径：DN15-300(mm)
J44H/J44Y角式法兰截止阀--连接尺寸：
DN
in
L
D
D1
D2
f
b
z-φd
Do
H1
H2
W
15
1/2
65/90
95
65
45
2
14
4-φ14
100
240
265
7
20
3/4
75/95
105
75
55
2
16
4-φ14
100
245
270
7.5
25
1
80/100
115
85
65
2
16
4-φ14
120
250
275
8.5
32
21/4
95/105
135
100
78
2
18
4-φ18
140
260
290
12
40
21/2
100/115
145
110
85
2
18
4-φ18
140
290
325
14
50
2
115/125
160
125
100
2
20
4-φ18
160
300
335
19
65
21/2
145
180
145
120
2
20
4-φ18
180
355
400
27
80
3
155
195
160
135
2
22
4-φ18
240
400
450
42
100
4
175
215
180
155
2
24
8-φ18
240
455
495
50
125
5
200
245
210
185
2
26
8-φ18
280
530
560
64
150
6
240/225
280
240
210
2
28
8-φ23
320
605
650
85
200
8
275
335
295
265
2
30
8-φ23
360
650
770
155
