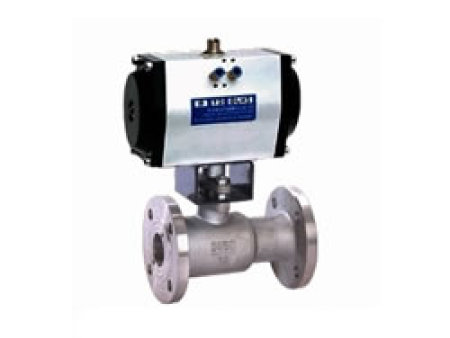

Q641M 气动高温球阀
Q641M气动高温球阀中的球体密封圈采用了特殊的加工工艺和密封材料，使球体表面粗糙度和圆度达到标准要求，从而提高了密封性能和使用寿命、耐高温的能力。顺时板动手柄带动阀杆驱动球体旋转，使介质顺利通过。
| 价格： | 价格面议 |
|---|---|
| 更多信息 | |
| 分享： |
|
上一条：
Q946F 电动四通球阀
下一条：
Q14F/Q15F 内螺纹不锈钢三通球阀
产品介绍
一、Q641M气动高温球阀--概述
Q641M气动高温球阀中的球体密封圈采用了特殊的加工工艺和密封材料，使球体表面粗糙度和圆度达到标准要求，从而提高了密封性能和使用寿命、耐高温的能力。顺时板动手柄带动阀杆驱动球体旋转，使介质顺利通过。
二、Q641M气动高温球阀--性能参数
型号 公称压力
(MPa)强度试验压力
(MPa)密封试验压
(MPa)适用温度
(℃)适用介质 Q641M/F-16C/P 1.6 2.4 1.8 -28～+600 (M/F) 导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质 Q641M/F-16C/P 2.5 3.8 2.8 -28～+600 (PPL） 三、Q641M气动高温球阀--主要零部件材料
序号 零部件名称 材料 1 阀体 球墨铸铁、碳素钢、铸不锈钢、304、316 2 密封圈 (M/F)高强度耐磨碳结石墨≤300℃ (PPL)对莅聚苯、温度≤350℃ 3 球 不锈钢 4 填料 聚四氟乙烯 5 填料压盖 QT450－10球墨铸铁 6 阀杆 碳素钢、铬不锈钢 7 手柄 碳钢 四、Q641M气动高温球阀--主要尺寸
型 号 尺 寸 L D D 1 D 2 H b Q641M/F-16 130 95 65 45 85 14 150 105 75 55 95 16 160 115 85 65 103 16 180 135 100 78 105 18 200 145 110 85 120 18 230 160 125 100 195 20 290 180 145 120 195 20 310 195 160 135 215 22 350 215 180 155 253 24
