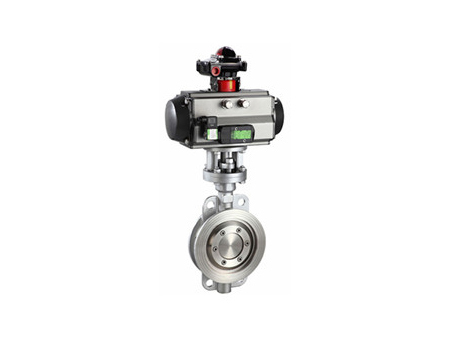

D673H气动硬密封蝶阀
气动硬密封蝶阀属于长寿命、高品质蝶阀，采用三维偏心原理设计，主要硬密封蝶阀与气动执行装置连接组成，阀座和碟板密封面采用不同硬度的金属材料或不锈钢制成，具有耐高温、耐腐蚀、耐磨损等优点。
| 留言咨询 更多信息 | |
| 分享： |
|
上一条：
D363H对焊蝶阀
产品介绍
气动硬密封蝶阀产品概述
气动硬密封蝶阀属于长寿命、高品质蝶阀，采用三维偏心原理设计，主要硬密封蝶阀与气动执行装置连接组成，阀座和碟板密封面采用不同硬度的金属材料或不锈钢制成，具有耐高温、耐腐蚀、耐磨损等优点。气动硬密封蝶阀采用硬软密封兼容的多层次结构，无论在低温或高温的工况中都能保证优良的密封性能，且阀门在开启和关闭时碟板和阀座基本无摩擦现象，大大提高了蝶阀的使用寿命。气动硬密封蝶阀广泛应用于电力、油品、蒸汽、空气、污水等介质的管道当中，是开关控制或调节流量的装置。
气动硬密封蝶阀主要技术参数
公称通经DN（mm) 50～2000 公称药理PN（MPa) 0.6 1.0 1.6 2.5 密封试验(MPa) 0.66 1.1 1.76 2.75 强度试验(MPa) 0.9 1.5 2.4 3.75 适用温度 碳钢：-29℃～425℃ 不锈钢：-40℃～650℃ 适用介质 水、空气、天然气、油品及弱腐蚀性流体 泄漏率 符合GB/T13927-92标准 控制方式 开关型、调节型 气动硬密封蝶阀主要零部件材料
零件名称 材料 阀体 WCB、合金钢、不锈钢 蝶板 WCB、合金钢、不锈钢 阀轴 2Cr13不锈钢、合金钢 密封圈 不锈钢圈 填料 柔性石墨 气动硬密封蝶阀采用标准
制造标准 JB/T 8527-97 法兰标准 GB9113-2000 结构长度标准 GB12221-89 检验标准 GB/T 13927-92 气动硬密封蝶阀结构尺寸
公称通经(DN) 主要尺寸 法兰尺寸和螺栓规格 1.0MPa 1.6MPa 2.5MPa L D1 4-Фd D1 4-Фd D1 4-Фd 50 43 125 Ф18 125 Ф18 125 Ф18 65 46 145 Ф18 145 Ф18 145 Ф18 80 49 160 Ф18 160 Ф18 160 Ф18 100 56 180 Ф18 180 Ф18 190 Ф23 125 64 210 Ф18 210 Ф18 220 Ф27 150 70 240 Ф23 240 Ф23 250 Ф27 200 71 295 M20 295 M20 310 M24 250 76 350 M20 355 M24 370 M27 300 83 400 M20 410 M24 430 M27 350 92 460 M20 470 M24 490 M30 400 102 515 M24 525 M27 550 M33 450 114 565 M24 585 M27 600 M33 500 127 620 M24 650 M30 660 M33 600 154 725 M27 770 M33 770 M36 700 165 840 M27 840 M33 875 M39 800 190 950 M30 950 M36 990 M45 900 203 1050 M30 1050 M36 1090 M45 1000 216 1160 M33 1170 M39 1210 M52 1200 254 1380 M36 1390 M45 1420 M52
